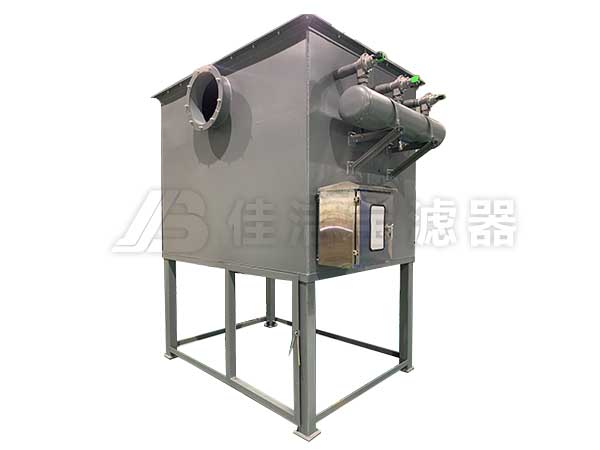

前置自洁式空气过滤器

品牌：佳洁宝
型号：JJBZK系列
滤材：碳钢、不锈钢
过滤精度：1-10
公称压力：0.4pa
过滤介质：空气
应用领域：各行业的空压站、鼓风机、燃气轮机、集中空调系统及送风系统等

产品简介：

　自洁式空气过滤器一个指空气过滤装置，不仅仅适用于空压机前置过滤，只要是是对净化要求高的工况都可以，能有效的过滤掉生产过程的排放的含有细小的污染物质。

产品简介

自洁式空气过滤器是一种用于空气过滤，具有自动清灰功能的过滤器，该过滤器不仅仅适用于空压机前置过滤，只要是是对净化要求高的工况都可以，能有效的过滤掉生产过程的排放的含有细小的污染物质。自洁式空气过滤器的正常运行对空分设备的长周期安全运行至关重要！空气动力设备吸入含有灰尘的气体之后，将造成设备的磨损，吸入的灰尘会在风机叶片表面结垢，造成设备中转子的动力平衡失衡，精度下降，使其工作寿命大大缩短，灰尘中的有害化学成分还会使设备生锈、腐蚀，因而，空气动力设备必须要配备高精度的空气过滤器。

工作原理：

过滤过程：含尘空气经空气压缩机吸气作用，从滤筒除尘器的一级粗过滤箱吸入，经过高效过滤筒，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈进入文氏管，到净气室汇合到集气口，再从净气出口管被空压机吸入。
自洁过程：含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由 PLC 按设定时间顺序进行反吹自洁过程，当阻损值超过 600 帕时，由 PLC 按差压顺序控制反吹自洁过程（反吹时间为 0.1-0.2 秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。

技术参数

项目 \ 规格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空气过滤量（m3/min 吸入状态）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
结构形式		单层
初阻损 Pa		≤ 150
过滤精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
电源 AC		220V
反吹气量 m3/min		0.1						0.2
反吹气压 Mpa		0.4-0.6
外形尺寸 m	长	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	宽	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
质量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

产品生产细节图

应用领域

钢铁厂的高炉鼓风机

选用316L材质，耐腐蚀性好，耐热性好，大风量高效过滤器，可用于-200℃～480℃的温度及酸碱环境的过滤。

对空气洁净度要求高的集中空调系统

自洁式空气过滤器除去液体或者空气中少量固体颗粒的，可保护设备的正常工作或者空气的洁净。

化纤纺织工业的空调送风系统

自洁式过滤器过滤精度默认为100微米，且从100至3000微米可选，出空气过滤器而清洁纳污量高，用户可根据实际工况定制。

各行业各种类型的压缩空气站

自洁式空气过滤器由于它的过滤精度高、不停机的情况下实现自动反吹清洁和投资费用低的特点,已广泛应用于各个领域。

各地现场实拍图

常见故障、原因及排除方法

序号	常见故障	原因及排除方法
1	电源已接通，但控制仪面板无显示	◎检查控制仪内的空气开关是否闭合。
2	电源已接通，但过滤器不工作（反吹）	◎请确认压缩空气已接通。
		◎请确认压缩空气管路无漏气。
		◎油水分离器里面含灰尘、杂质太多，造成油水分离器漏气、滤芯堵塞，请拆下清洗。
		◎某一组或几组电磁阀漏气，使储气罐中的压缩空气流失，请更换该电磁阀的膜片。
		◎主线路板损坏。
		◎分路线路板损坏。
3	某一组电磁阀不动作	◎该组电磁阀线圈烧坏。
		◎电磁阀堵塞，拆开清洗。
		◎与该组电磁阀相对应的分路线路板中的电子元件烧毁。
4	电控仪上阻力显示为零	◎请确认风机（压缩机）已正常开车。
4	电控仪上阻力显示为零	◎电控仪内差压传感器上有两个探头，一个直接对自然空气；另一个应与净气室的负压探头相连接。请将从净气室接至差压传感器的塑料管接到该位置。
