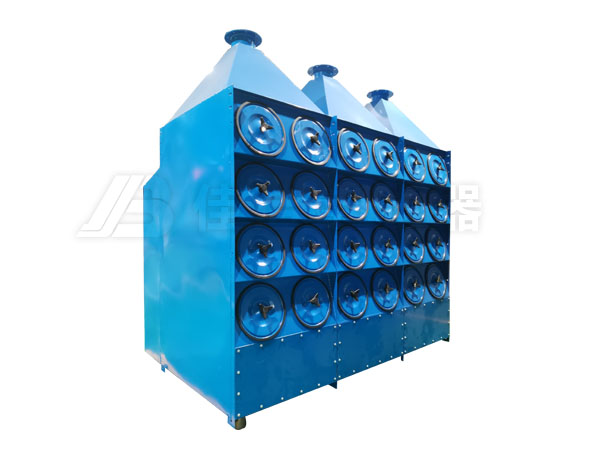

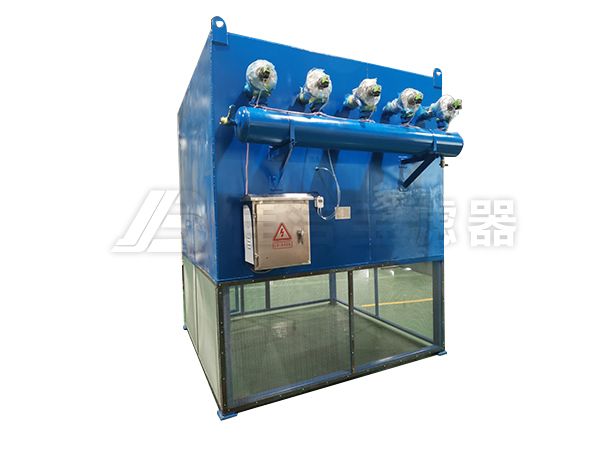

自洁式空气过滤器JJBZK-480

品牌：佳洁宝
型号：JJBZK-480
滤材：碳钢壳体不锈钢壳体
过滤精度：100μm
公称压力：0.4-0.6MPa
过滤介质：空气
应用领域：1、各行业各种类型的空压站，小容量压缩机可多台合用，大容量一台配一台使用。2、制氧站的原料空压机。

产品简介：

　自洁式空气过滤器属于空气压缩机前面粗过滤环节常见的过滤器，该设备净气室出口与空压机入口连接，在负压的作用下，从大气中吸入加工空气，即该设备负责将进入空压机的室外空气进行粗过滤。

产品简介

自洁式空气过滤器JJBZK-480是一种具有自动清灰功能的过滤器，空气动力设备吸入含有灰尘的气体之后，将造成设备的磨损，吸入的灰尘会在风机叶片表面结垢，造成设备中转子的动力平衡失衡，精度下降，使其工作寿命大大缩短，灰尘中的有害化学成分还会使设备生锈、腐蚀，因而，空气动力设备必须要配备高精度的空气过滤器。

工作原理：

过滤过程：含尘空气经空气压缩机吸气作用，从滤筒除尘器的一级粗过滤箱吸入，经过高效过滤筒，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈进入文氏管，到净气室汇合到集气口，再从净气出口管被空压机吸入。
自洁过程：含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由 PLC 按设定时间顺序进行反吹自洁过程，当阻损值超过 600 帕时，由 PLC 按差压顺序控制反吹自洁过程（反吹时间为 0.1-0.2 秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。

技术参数

项目 \ 规格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空气过滤量（m3/min 吸入状态）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
结构形式		单层
初阻损 Pa		≤ 150
过滤精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
电源 AC		220V
反吹气量 m3/min		0.1						0.2
反吹气压 Mpa		0.4-0.6
外形尺寸 m	长	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	宽	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
质量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

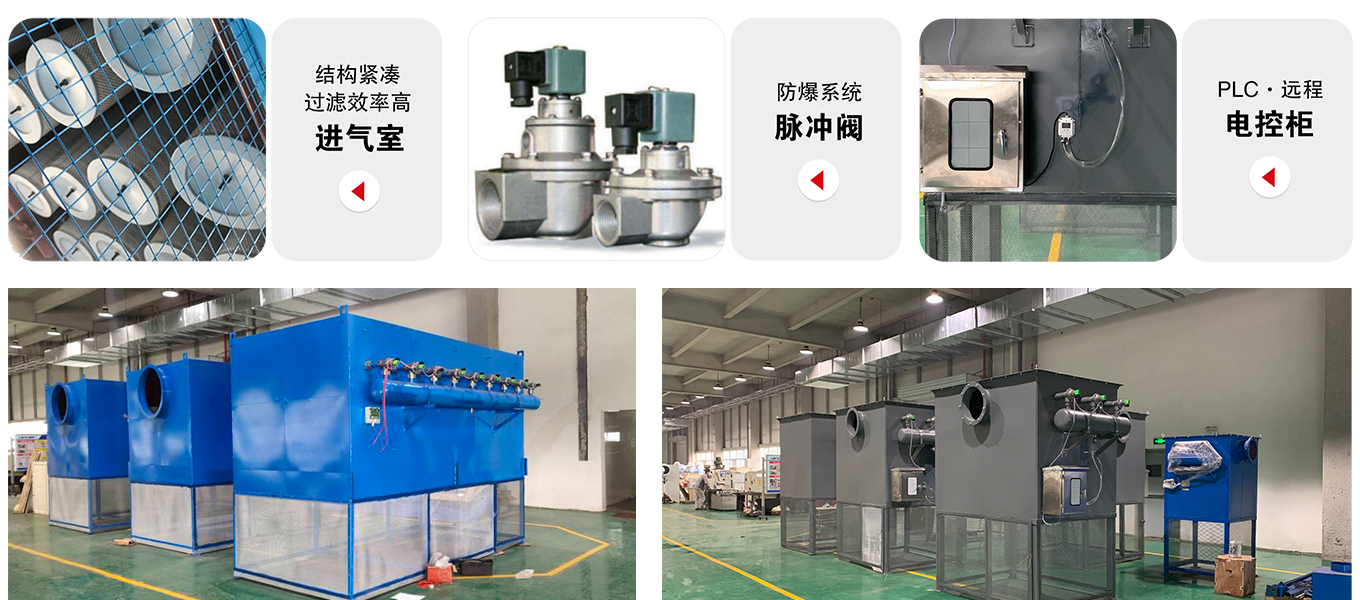

产品生产细节图

应用领域

钢铁厂的高炉鼓风机

选用316L材质，耐腐蚀性好，耐热性好，大风量高效过滤器，可用于-200℃～480℃的温度及酸碱环境的过滤。

对空气洁净度要求高的集中空调系统

自洁式空气过滤器除去液体或者空气中少量固体颗粒的，可保护设备的正常工作或者空气的洁净。

化纤纺织工业的空调送风系统

自洁式过滤器过滤精度默认为100微米，且从100至3000微米可选，出空气过滤器而清洁纳污量高，用户可根据实际工况定制。

各行业各种类型的压缩空气站

自洁式空气过滤器由于它的过滤精度高、不停机的情况下实现自动反吹清洁和投资费用低的特点,已广泛应用于各个领域。

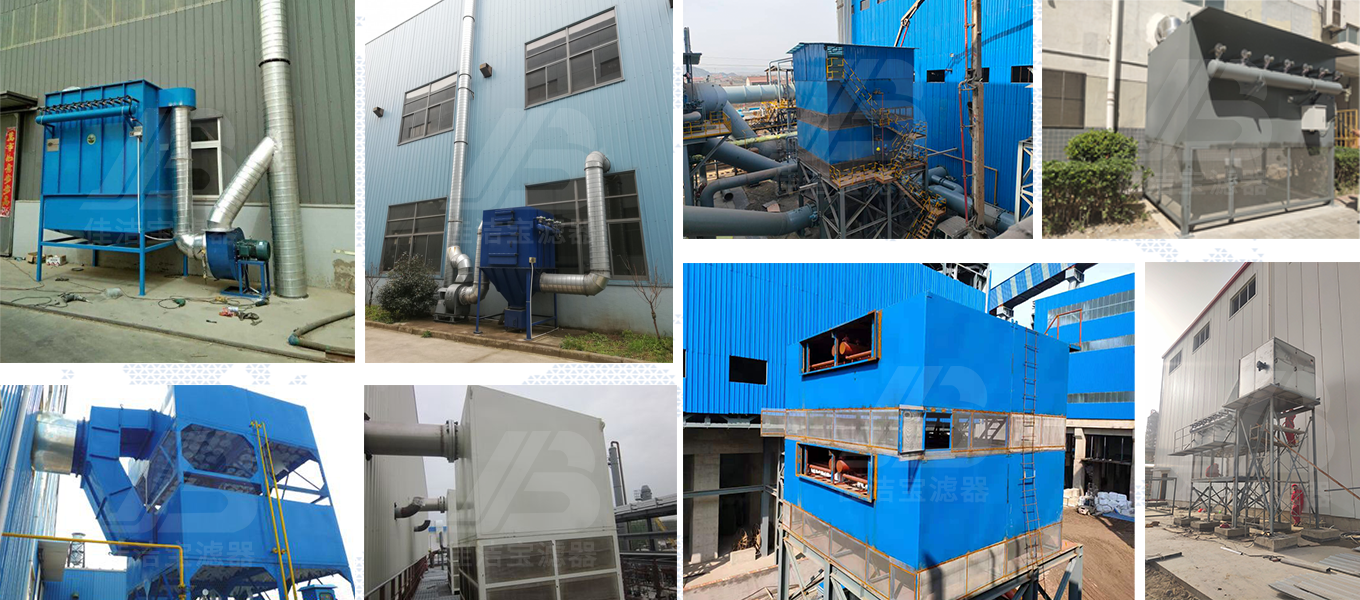

各地现场实拍图

常见故障、原因及排除方法

序号	常见故障	原因及排除方法
1	电源已接通，但控制仪面板无显示	◎检查控制仪内的空气开关是否闭合。
2	电源已接通，但过滤器不工作（反吹）	◎请确认压缩空气已接通。
		◎请确认压缩空气管路无漏气。
		◎油水分离器里面含灰尘、杂质太多，造成油水分离器漏气、滤芯堵塞，请拆下清洗。
		◎某一组或几组电磁阀漏气，使储气罐中的压缩空气流失，请更换该电磁阀的膜片。
		◎主线路板损坏。
		◎分路线路板损坏。
3	某一组电磁阀不动作	◎该组电磁阀线圈烧坏。
		◎电磁阀堵塞，拆开清洗。
		◎与该组电磁阀相对应的分路线路板中的电子元件烧毁。
4	电控仪上阻力显示为零	◎请确认风机（压缩机）已正常开车。
4	电控仪上阻力显示为零	◎电控仪内差压传感器上有两个探头，一个直接对自然空气；另一个应与净气室的负压探头相连接。请将从净气室接至差压传感器的塑料管接到该位置。
