几种本质防泄漏煤气排水器的特点及其防泄漏设施介绍

煤气排水器产品概述

一、本质防泄漏煤气排水器的特点:

在冲击压力下，封闭煤气的同时，不失排水功能:

在排水器满水、缺水、水位波动时，封闭煤气，正常排水:

本质防泄漏煤气排水器靠煤气压力自锁封闭煤气，煤气波动压力不影响其密封性能:

本体耐瞬时冲击压力不小于3Kg/cm。

本质防泄漏煤气排水器在寿命期内免维护。

本质防泄漏煤气排水器从根本上杜绝了所有可能引起普通煤气排水器泄漏的因素，实现了煤气排水器安全运行，不需要额外的人工保障。

二、几种本质防泄漏煤气排水器及其防泄漏设施介绍

(一)、本质防泄漏煤气排水器 概述

目前，企业所使用的多室立式煤气排水器、卧式煤气排水器，在煤气设施内煤气压力波动，当压力超过煤气排水器所能承受的压力时，煤气排水器就会大量泄漏煤气，存在较大的安全隐患:中压手动定时排水器在手动放水时也存在煤气外漏的隐患。

在煤气使用中，煤气用户的突然停用煤气或瞬时大量调节等客观因素引起的气锤现象;煤气加压控制系统失灵:还有一一些爆燃现象:煤气柜切除后与柜体外侧的煤气管道压力波动，都会导致管道内煤气压力突然升高，导致普通煤气排水器击穿。此现象，在煤气系统的调试期间表现突出。

煤气排水 器在煤气压力波动超压后煤气泄漏的问题始终是影响煤气安全生产的一大隐患，有很多企业因煤气排水器泄漏煤气而引起安全事故，有的还付出了沉重的代价(山东富凯不锈钢事故，天津荣成集团唐山特种钢有限公司)。解决煤气排水器在煤气压力超压后泄漏煤气这个安全隐患刻不容缓。莱芜市鑫创机械设备有限公司的专利产品大口径排水止气阀(专利号:2020021055.1),，简洁实用，安全可靠。排水止气阀能将气体或汽体内的冷凝水(或冷凝液)及时顺利排出，又有效地防止气体或汽体外泄。排水止气阀的应用有效地解决了以往煤气排水器的缺陷，使煤气排水器不但能顺利排水还能很好地阻隔煤气，提高了煤气排水器设备的安全性，对解决煤气排水器生产事故隐患十分有效。

排水止气阀通过安装于立式煤气排水器的末室水封管上，通过安装于卧式煤气排水器的水封管上，通过安装于中压手动煤气排水器的排水管上，形成了具有知识产权的多系列新型超压自闭系列本质防泄漏煤气排水器，使煤气排水器在保证顺利排水功能的同时有效地阻隔煤气外泄，提高了煤气排水器的安全性能。

超压自闭系列本质防泄漏煤气排水器。超压自闭系列本质防泄漏煤气排水器，在提高煤气冷凝水排水器设备的安全性能方面是一次质的飞跃。

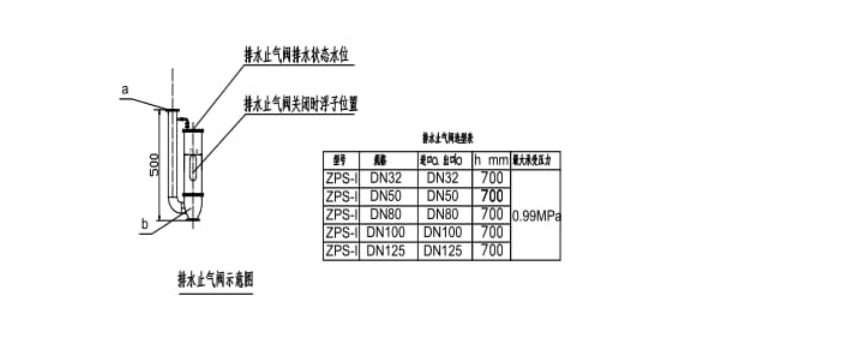

(二)、管道疏水设备a、排水止气阀

结构合理，简洁实用，使用安全方便。排水止气阀合理应用于冷凝水(或冷凝液)排除设备，在将气体或汽体内的冷凝水或冷凝液(特别是污水)顺利排出的同时，能有效地防止气体或汽体外泄。所以此排水止气阀对煤气排水器有较强的针对性。排水止气阀顺利排水和有效阻隔气体的性能，是其它阀门和排水设施无法与之相比拟的。但是也不要用排水止气阀替代其它阀门和排水设施。排水止气阀与其它阀]和排水设施有机结合，对提高排水设施的安全性可谓锦上添花。排水止气阀对现有煤气排水器的改进也具有重要意义。排水止气阀的问世，提高了煤气冷凝水排水器设备的安全性能，解决了煤气排水器影响安全生产的大隐患。

排水止气阀要立式安装。为保证排水止气阀畅通，冷凝液中含杂质时，排水止气阀与设备的连接要便于其能隔离清理。排水止气阀用于排除有毒气体中的冷凝水时，或冷凝液容易挥发毒气时，在开启检测阀时，或检修排水止气阀时，要配带相应的检测和安全防护设施，并保证与排水止气阀进口端的阀门严密隔断。

结构简单合理，简洁安全，实用方便。浮帽疏液阀合理应用于冷凝水(或冷凝液)排除设备，在将气体或汽体内的冷凝水或冷凝液顺利排出的同时，能有效地防止气体或汽体外漏。浮帽疏液阀可应用在压力较高

浮帽疏液阀与其它疏水阀相比，疏口断面积大(有效流通面积可大于接口管道断面积)，水疏水量大。在浮帽疏液阀问世前，还没有一种大疏水口的疏水阀。另外，浮帽疏水阀内气压对浮帽的作用合力为零，使起对气压的适应性强。所以，浮帽疏水阀在技术上是最先进、最实用的疏水阀。

(二)、立式蒸汽伴热保温本质防泄漏煤气排水器

在I型超压自闭立式蒸汽保温伴热本质防泄漏煤气排水器中，排水腔的水封管制作安装在桶体的外部，排水止气阀安装于水封管的下部，在正常状态时，排水止气阀腔内充满水，排水止气阀的阀头浮在阀心上部的最高位置，煤气排水器可正常连续排水。当煤气设施内的压力超过煤气排水器水封管所能水受的水压时，在煤气压力的作用下，安装排水止气阀的水封管内的水位就下移，当水位下移到一定位置，排水止气阀的阀板正好将排水止气阀的阀心关闭，阻止煤气泄露。此时，煤气和冷凝水的下移受阻，煤气中的冷凝水存集在排水止气阀内，当水位再升高到一定高度，排水止气阀内的浮子受到较大的浮力，将阀板再提开阀心(在煤气压力的作用下，单靠浮子是不能提起一个正常阀板的，排水止气阀的专利技术可将-块大阀板轻松提起)， 然后水封管内的冷凝水通过阀心和煤气水封管进入桶体的排水腔排出。此时，排水止气阀间歇排水封闭煤气。所以，通过排水止气阀的应用，巧妙合理地解决了煤气设施内压力波动超压时煤气排水器大量泄露煤气的问题。

在II型超压自闭立式蒸汽保温伴热本质防泄漏煤气排水器中，为延长荒煤气排水器检修时间，在超压自闭立式荒煤气排水器中，增大了落水腔底部断面积，并将落水管出口抬高，加大了污垢沉积箱的容积，更好地适应了荒煤气和焦炉煤气场所。在条件允许的条件下，尽量将落水腔的截面做得更大。这些措施加大了污垢的沉积容积，进一步减少 了落水管的堵塞机率。

排水止气阀的检查阀安装在煤气排水器最末级与事故放散管之间。开启检查阀水量大的时间较长，说明落水管、排水止气阀、排水器中可能有堵塞的地方;排水量只是短暂增加，又恢复正常时，说明排水止气阀和煤气排水器运行正常。开启检查阀时，应有必要的煤气检测和安全防护措施。建议每天对检查阀检测次数不少于1次，具体的检测周期各单位根据具体排水器的使用状况自行确定。

在排水器的安装中，排水止气阀不可昔代煤气排水器和连接管道上的其它任何阀门。煤气排水器要安装在基础之上，以防煤气排水器沉降后损坏落水管。煤(排水器在运行前一定要灌满水。灌水时，要事先将各桶体腔上的密封帽拧开，可通过灌水阀门人工灌水或通过软管加水，待排水管有稳定的水流后，说明水已灌满。灌满水后，二 定要撤离灌水软管，再将各密封帽拧上，要保证各密封帽的严密。

检修煤气排水器或排水止气阀时，关闭排水止气阀上端的切断阀门后，首先在切断阀门的下部加装百板。然后拆除各腔上的密封帽，再进行检修。检修完毕后，也定要象煤气排水器在运行前一样灌满水，并要保证各密封帽的严密，并撤离灌水软管，然后煤气排水器才能投入运行。

打开。在煤气排水器没有灌满水之前，严禁将其与管道或煤气设施连接的阀门立式四室本质防泄漏煤气排水器，经名年应用，经济实用，值得推广应用。在煤气压力较低时采用，排水器运行起米会更顺利、更安全。
