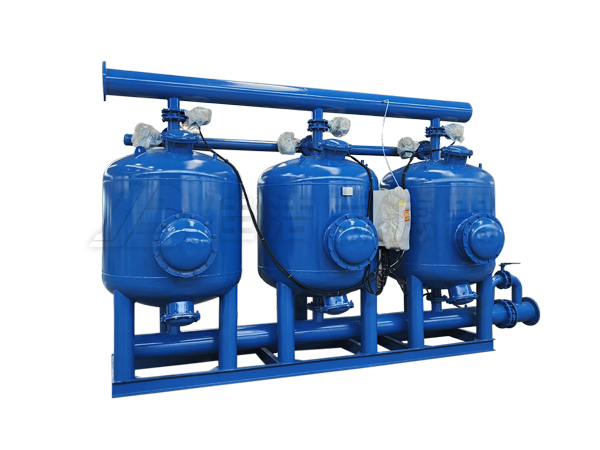

循环水设备浅层砂过滤器

品牌：佳洁宝滤器
型号：JJB系列
滤材：碳钢/不锈钢
过滤精度：10微米
公称压力：0.9MPa
过滤介质：工业循环水
应用领域：化工、冶金、钢铁、石油

产品简介：

　工业浅层砂过滤器是由一个或多个标准高速砂缸单元组成，内部设有独特的布水器和集水器，拥有独特的自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制

循环水设备浅层砂过滤器是由一个或多个标准高速砂缸单元组成，内部设有独特的布水器和集水器，拥有独特的自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。该浅层砂过滤器具有反冲洗用水量小，设备安装方便，易于操作等优点；该设备流量大，无需维护；根据不同的用户要求，有立式和卧式两个系列，适用于多个领域的水质处理需求。

技术参数：

型号	罐体规格	规格	单罐最大流量t/h	压力kg	材质/Q235
JJBQ-600	Φ 60015505	DN50	20	10	Q235
JJBQ-800	Φ 80016505	DN80	40	10	Q235
JJBQ-1000	Φ 100017505	DN80	50	10	Q235
JJBQ-1200	Φ 120019505	DN80	60	10	Q235
JJBQ-1400	Φ 140021505	DN100	70	10	Q235
JJBQ-1600	Φ 160022005	DN100	100	10	Q235
JJBQ-1800	Φ 180022505	DN150	120	10	Q235
JJBQ-2000	Φ 200023005	DN150	150	10	Q235
JJBQ-2200	Φ 220023005	DN150	200	10	Q235
JJBQ-2400	Φ 240023005	DN150	230	10	Q235

产品特点：

1、 浅层砂过滤器的高滤速，低压损，彻底解决普通机械介质过滤器滤速慢，流量小的问题。

2、模块化设置，占地面积小，配管少，投资省。占地面积减少 40% 以上，配管工程量减少50% 以上。

3、手动、半自动、全自动反洗可选，充分满足您的需要。

4、反洗水源可选系统内、水塔或外源水源，并可自动切换(特殊要求时)。

5、可多单元组合，处理流量可任意扩充。

6、壳体及管路由碳钢Q235B、也可采用不锈钢材质制作。

7、核心部件采用原装进口(BERMAD、BACCARA、 SIEMEN、MITSUBISHI)。

8、过滤单元采用单腔设计，反洗效果更好，跑砂率更低。

9、集水器可选不锈钢/ABS材质，寿命更长。

10、出水管设置在单元底部，水阻更小，检修更方便。

工作原理：

过滤状态

浅层砂过滤器，由若干个过滤单元并列组合而成。当系统处于过滤状态时，未经过滤的水通过自行研制独特的布水器均匀布水，水以层流状态通过滤器内的填料层（精制均粒石英砂）。当水流过填料层时，杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器，将过滤后的水均匀地收集并引出，平流过滤，可以使过滤器在高流速下过滤，仍可达到较好过滤的效果。

反洗状态

随着杂质在填料层中不断聚积，内部压头损失将不断增大。当进、出水压头损失达到设定值时，系统将自动激活定压差装置使其转换至反洗状态，当此台反洗结束，水力阀改变给水方向从而实现逐台反洗，更便于清洗聚积起来的杂质。

当系统处于反洗状态时，过滤仍然继续，其中要进行反洗的标准单元砂缸不进行过滤，系统中其它标准单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸，其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸高效过滤系统中，特殊的集水器设计可使填料之间填料相互搓洗，最大限度地提高反冲洗效率，减少所需的反洗水（清洁水），同时反洗时没有跑料现象。一个标准单元砂缸反洗为3分钟，反冲洗结束，标准单元砂缸内部压头损失减小到合理范围，定压装置给出复原信号，水力阀恢复到过滤状态，下一个标准单元砂缸则准备进入反洗状态，系统还可以通过时间控制反洗、默认4小时反洗一次，根据工况现场调整时间、双系统控制不分主次，哪个先到先执行。

工作原理
