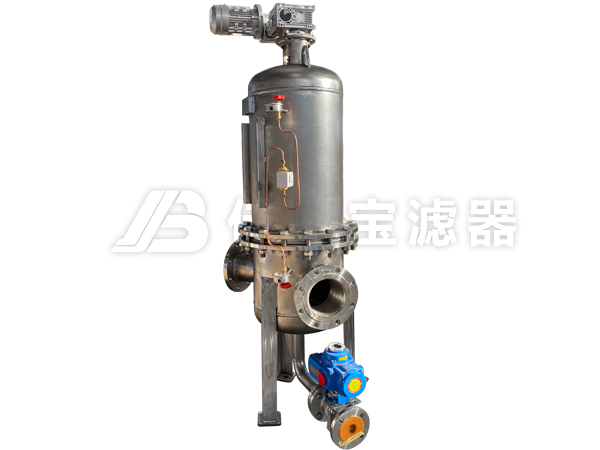

反冲洗自清洗过滤器

品牌：佳洁宝滤器
型号：JJBDZ系列
滤材：碳钢、不锈钢
过滤精度：100μm
公称压力：0.3Mpa
过滤介质：水
应用领域：制造、加工、冷却、空调、洗涤

产品简介：

　反冲洗自清洗过滤器是一款集多个滤筒安装于一个过滤器筒体内的转臂式结构的自清洗过滤器

反冲洗自清洗过滤器产品简介：

反冲洗自清洗过滤器是一款集多个滤筒安装于一个过滤器筒体内的转臂式结构的自清洗过滤器，过滤芯为楔形结构的滤网，过滤精度是50-3000μm可选，若干个过滤芯同时工作，反冲洗时逐个清洗每一个过滤柱，其它过滤柱仍在继续工作，从而实现连续供水。过滤器具有结构简便、设计合理、维修保养成本低（无需经常更换备件）、使用效果突出等特点。

反冲洗自清洗过滤器技术参数：

型号	罐体规格	最大进出口规格	最大流量t/h	压力
JJBZ-300-150	Φ325*2200	DN150	200	10
JJBZ-400-200	Φ426*2300	DN200	300	10
JJBZ-480-250	Φ480*2350	DN250	450	10
JJBZ-600-300	Φ600*2500	DN300	700	10
JJBZ-700-350	Φ700*2600	DN350	900	10
JJBZ-800-350	Φ800*2600	DN400	1200	10
JJBZ-900-400	Φ900*2800	DN450	1500	10
JJBZ-1000-450	Φ1000*3000	DN500	2000	10
JJBZ-1100-600	Φ1100*3200	DN600	2500	10
JJBZ-1200-700	Φ1200*3500	DN700	3500	10

反冲洗自清洗过滤器产品特点：

1、自清洗功能：本机利用自身过滤出的清水，自清洗过滤柱，不需要拆下过滤柱清洗，也不需要另外配置清洗系统。

2、连续供水功能：本机罐体内装有若干个过滤柱同时工作，反冲洗时逐个清洗每一个过滤柱，其它过滤柱仍在继续工作，从而实现连续供水。

3、自动反冲洗功能：本机通过差压控制器监测清水区与浑水区的压力差，当压力差达到设定值时，差压控制器输出信号，由电控箱控制反冲洗机构启动和关闭，实现自动反冲洗。

4、高精度可靠过滤：本机过滤柱是用梯形截面的不锈钢丝缠绕焊接在多棱骨架上制成，强度高、耐腐蚀。过滤精度50-3000μm可选，每相邻两根钢丝之间形成精密的过滤缝隙和面向液体方向的V形区，收集大于缝隙的颗粒，形成一个过滤层，从而使过滤精度进一步提高。V形区还提供了适当的释放角度，便于在反冲洗时能将杂质顺利排除。

5、过滤面积大：本机在罐体全空间内配有若干个过滤柱，充分利用了过滤空间，有效过滤面积一般为入口面积的3～5倍，反冲洗频率低，阻力损失小，并且显著缩小了过滤器的体积。

6、反冲洗机构可靠：本机罐体分为清水区和浊水腔，反冲洗吸盘和过滤柱分装在两个室内，两室之间由隔板隔开，吸盘紧靠在光滑的隔板上，由于不与杂质接触，使反冲洗机构可靠耐用。

7、运行安全：本机设计有安全保护离合器，以保护本机在反冲洗工作中遇到超负荷阻力时，能及时切断动力，保护机构免遭破坏。

反冲洗自清洗过滤器工作原理：

液体从滤网内侧流向外侧过程中，固体颗粒被截留在滤网内侧。随着污染物的增多，过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时，压差表发讯，过滤器开始自动反冲洗工作过程。被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤筒出口流出过滤器；反冲洗排出的杂质从排污口排出。

反冲洗自清洗过滤器应用领域：

应用领域水

反冲洗自清洗过滤器常见故障：

序号	常见故障	原因及排除方法
1	漏水问题	漏水问题一般会出现在过滤器的传动轴部分（筒体、法兰焊接部分漏水不在此范围之内)出现这种问题基本有两种原因，
		1、传动轴密封圈材质或规格不符合要求,因此更换符合要求的密封圈。
		2、密封圈经过长时间运行出现磨损,引起传动轴和过滤器本体间密封不严而出现漏水,像这种情况更换相应规格的密封圈就可以解决问题。
2	自动排污阀故障	具体表现为自动清洗时排污阀不动或排污阀打不开一直关闭不了。
		1、出现这种问题一般是选用国产的电磁排污阀,这种电磁阀为先导式，先由电磁铁打开先导孔，然后依靠系统内水的压力冲开隔膜开启阀门。
		2、由于排污水中含有许多杂质,非常容易堵住先导孔,造成电磁阀不动作或打开后关闭不严。
		3、选用电动球阀或水力电磁阀作为排污阀，就完全解决了普通电磁阀作为自清洗过滤器自动排污阀容易?故障的问题。
3	自清洗控制系统故障	启动频繁引起清洗水量增加,过滤器寿命缩短的问题。
		1、出现这种问题一般是由于过滤器的参数设置不符合工况引起的。
		2、这里面主要是压差控制器设定的清洗压差值和清洗时间间隔的问题，过滤器清洗系统启动频繁一般可通过设置更大的压差值和时间间隔来解决控制系统问题。
