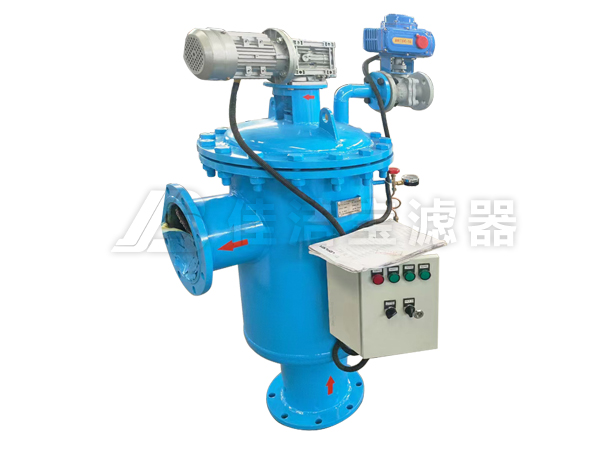

碳钢防腐自清洗过滤器

品牌：佳洁宝滤器
型号：JJBZ系列
滤材：碳钢
过滤精度：100μm
公称压力：0.4Mpa
过滤介质：水
应用领域：水处理系统

产品简介：

　碳钢防腐自清洗过滤器产品简介：碳钢防腐自清洗过滤器是一款广泛应用于工业、农业、生活等水处理系统中常用的前置除杂除污的自清洗过滤器，过滤器筒体采用碳钢或者不锈钢，过滤元件通常采用的不锈钢楔形滤网加不锈钢

碳钢防腐自清洗过滤器产品简介：

碳钢防腐自清洗过滤器是一款广泛应用于工业、农业、生活等水处理系统中常用的前置除杂除污的自清洗过滤器，过滤器筒体采用碳钢或者不锈钢，过滤元件通常采用的不锈钢楔形滤网加不锈钢刷组成，滤网过滤精度是50-3000μm可选，一般主要用于过滤50较大颗粒杂质，不锈钢刷能很好的清洗滤网内壁的杂质，这对于提升循环水水质、保护水处理系统。过滤器可采用立式、卧式等安装方式，具有结构简便、设计合理、维修保养成本低（无需经常更换备件）、使用效果突出等特点。

碳钢防腐自清洗过滤器技术参数：

型号	罐体规格	最大进出口规格	最大流量t/h	压力
JJBZ-300-150	Φ325*2200	DN150	200	10
JJBZ-400-200	Φ426*2300	DN200	300	10
JJBZ-480-250	Φ480*2350	DN250	450	10
JJBZ-600-300	Φ600*2500	DN300	700	10
JJBZ-700-350	Φ700*2600	DN350	900	10
JJBZ-800-350	Φ800*2600	DN400	1200	10
JJBZ-900-400	Φ900*2800	DN450	1500	10
JJBZ-1000-450	Φ1000*3000	DN500	2000	10
JJBZ-1100-600	Φ1100*3200	DN600	2500	10
JJBZ-1200-700	Φ1200*3500	DN700	3500	10

碳钢防腐自清洗过滤器产品特点：

1、自清洗过滤器的过滤精度默认为100微米，且从50至3000微米可选，过滤面积大，纳污量高，用户可根据实际工况定制。

2、清洗方式简单，且清洗循环电子监控，可实现自动清洗排污，控制系统中的各参数也均可调节。

3、设有电机过载保护，可有效保护电机。

4、具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少，不超过总流量的1%。

5、维修性强、安装拆卸简便易行。

6、与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

碳钢防腐自清洗过滤器产品细节图：

产品细节

碳钢防腐自清洗过滤器工作原理：

过滤状态：含有杂质的水经过过滤器内滤网，杂质被拦截下到滤网内、过滤后的水经过滤网正常排出。

反洗状态：自动清洗过滤器反洗时，电机驱动钢刷转动，将粘附于滤网上的杂质清理下来。此时排污口自动打开，过滤后的水一部分经过滤网正常排出，一部分水经过排污口将杂质带出系统。反洗结束后，排污口自动关闭，过滤后的水正常从出水口排出。系统的设计可实现反洗时不停水，保证整个系统的正常工作。

反洗状态控制：时间（设定的反洗周期）、压差控制（进出水口压力差达到设定值）、手动控制（就地手动控制进行反洗、也可配远程控制进行反洗）。这三种控制方式可以同时存在、哪个控制方式先到达设定值、都可开启反洗状态。

案例：某电厂循环水系统配套洗涤水处理自清洗过滤器一台。客户根据以往经验将时间控制设置在8个小时反洗一次，但是由于最近水质的下降、担心8个小时清洗一次的周期时间太长，杂质含量太多堵塞滤网造成压差过高、对过滤器及管路产生不好的影响，于是他们在过滤器上设置了压差为0.1Mpa。过滤器在运行一段时间后，压差报警，但此时并未达到8小时清洗周期，系统根据压差控制也自动开启反洗状态、杂质被顺利清除，系统恢复正常；客户也可选择手动控制、根据需求自行手动开启反洗。

碳钢防腐自清洗过滤器应用领域：

应用领域水

碳钢防腐自清洗过滤器常见故障：

序号	常见故障	原因及排除方法
1	漏水问题	漏水问题一般会出现在过滤器的传动轴部分（筒体、法兰焊接部分漏水不在此范围之内)出现这种问题基本有两种原因，
		1、传动轴密封圈材质或规格不符合要求,因此更换符合要求的密封圈。
		2、密封圈经过长时间运行出现磨损,引起传动轴和过滤器本体间密封不严而出现漏水,像这种情况更换相应规格的密封圈就可以解决问题。
2	自动排污阀故障	具体表现为自动清洗时排污阀不动或排污阀打不开一直关闭不了。
		1、出现这种问题一般是选用国产的电磁排污阀,这种电磁阀为先导式，先由电磁铁打开先导孔，然后依靠系统内水的压力冲开隔膜开启阀门。
		2、由于排污水中含有许多杂质,非常容易堵住先导孔,造成电磁阀不动作或打开后关闭不严。
		3、选用电动球阀或水力电磁阀作为排污阀，就完全解决了普通电磁阀作为自清洗过滤器自动排污阀容易?故障的问题。
3	自清洗控制系统故障	启动频繁引起清洗水量增加,过滤器寿命缩短的问题。
		1、出现这种问题一般是由于过滤器的参数设置不符合工况引起的。
		2、这里面主要是压差控制器设定的清洗压差值和清洗时间间隔的问题，过滤器清洗系统启动频繁一般可通过设置更大的压差值和时间间隔来解决控制系统问题。
