JBYSFL-1Y油水分离一体机

JBYSFL-1Y油水分离一体机简介：

JBYSFL-1Y油水分离一体机是佳洁宝滤器根据含油污水特性推出的新型产品。它融合了当今先进的板式除油、粗粒化、聚结技术,集污水的预处理、油水分离以及二次沉淀和油的回收于一体;具有安装运行费用省、油水 分离效果好,操维护容易等特点,是立式除油罐、斜板除油装置 ( 如美国石油协会的除油装置(API)、波纹板斜板除油装置(CPI)、平行斜板除油装置等的更新替代产品。目前已在韩国、美国、波兰、印度、泰国、中国等国家有了实际的应用,污水处理效果普遍良好。

JBYSFL-1Y油水分离一体机技术参数：

型号：JBYSFL-1Y

管径：DN25

规格：2450*1500*1700

壁厚：3mm

结构形式：撬装

流量：1.0t/h；

材质：碳钢防腐

进水石油类：≤3000mg/L，

出水石油类：≤5mg/L；

环境温度：0～40℃；

pH 值：5～9；

SS：≤150mg/L

运行功率：1.5～7.5Kw；

电源频率：50Hz±5%；

电源电压：380V±10%。

JBYSFL-1Y油水分离一体机特点：

1、斜板分离器

斜板分离器采用两级工艺处理以除去水中的油类和悬浮固体颗粒,污水通过泵打入油水分离器入口,此时流动方向向上,这种初始向上的流动,能够确保水中大部分的游离油(浮油)能够快速上升到分离器的表面。

然后污水通过第一组紧密排列的聚结板向下流动到分离器底部。在水流向下运动的过程中,油珠上升碰撞聚结在斜板的下面,逆流上升到池子的表面。污水从第一个板组(逆流区)流出后,向上流过另一个板组,油珠再一次聚结,并在水流的帮助下,上升到分离器表面。处理后的污水在表面再次改变流向,从污油挡板下面流出,

2、预过滤器

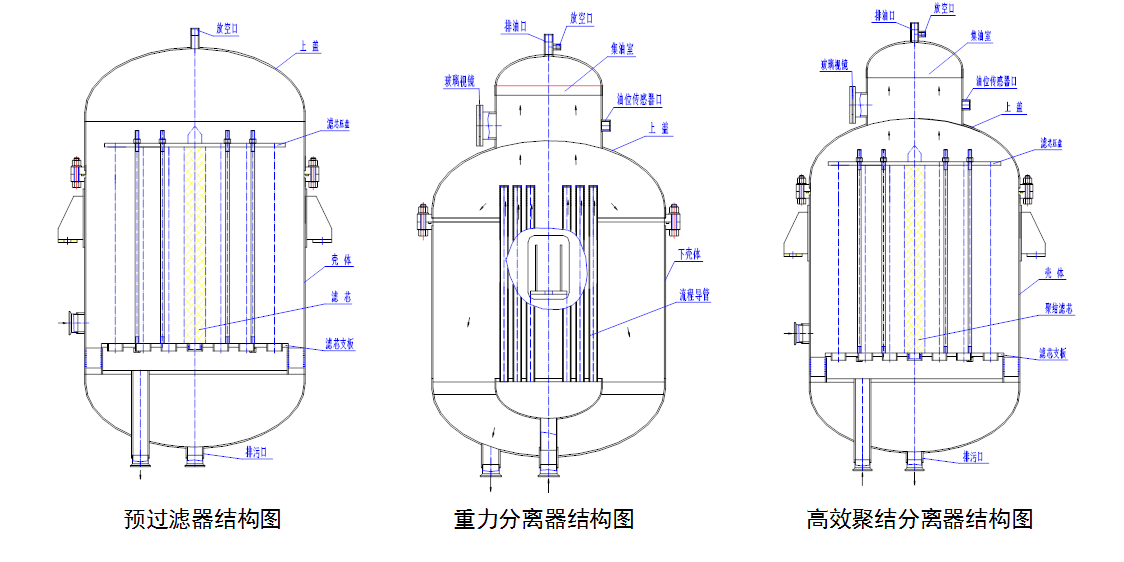

预过滤器罐体内装有纳污容量大、使用寿命长、过滤精度高的滤芯,污水进入过滤器后,较粗的颗粒会因惯性沉淀下来,较细的颗粒被滤芯表面拦截,较后净水经过出水管线流出过滤器。随着过滤时间增加,沉积在滤芯上的污染物越来越多,过滤器进出口压差逐渐上升,当上升到较在允许工作压差时(0.15MPa),说明滤芯已被堵塞,需要及时更换。另外, 由于预过滤器滤芯是用超细玻璃纤维滤纸制成,因其固有特性,使得预过滤芯同时又分担一部分破乳的功能, 即将水包油进行破乳切开, 然后输送至重力分离器内聚结上浮。预过滤器作为高效聚结分离器的保护性装置,具有高的过滤精度,能够过滤去除细小的悬浮物杂质(＞10μm), 防止以颗粒为核心而不能破乳除油,因此有效延长后续设备中聚结滤芯和吸附滤芯的使用寿命,减少运行维护成本。预过滤器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,结构如下图左所示。

3、 重力分离器

    预过滤器的出水流入重力分离器,重力分离器利用其流程长的特性，使细小的油粒充分接触并逐渐长大并上浮，超过80%的油在这一级被聚集排出，只有很少量的细小油粒被输送到较后一级-高效聚结分离器内，因此重力分离器能够大大延了聚结滤芯的使用寿命。重力分离器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,结构如上图中所示。

4、聚结分离器

高效聚结分离器内装的聚结滤芯是我公司自行研制设计的,它利用特殊超细纤维材料并结合内部巧妙的结构设计，将水中细微的乳化油破乳并逐步聚结成大的油滴，然后上浮至集油腔，由排油口自动排出，处理后排出的水含油量≤5mg/L。在系统运行过程中,进口含油量和进口流量对聚结效果影响较小,出水口含油浓度稳定。高效聚结分离器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,高效聚结分离器结构如上图右所示。

5、吸附过滤器

活性碳吸附器主要应用于工业废水的深度处理,其功能实现是通过吸附滤芯来实现的,吸附滤芯内装有活性炭颗粒,活性碳颗粒具有非常多的微孔和巨大的比表面积,对水中的有机污染物具有很强的物理吸附能力,能够有效降低水中有机物含量、COD、色度、异味等,实现水质深度处理的目的。活性碳吸附器的操作原理基本与预过滤器相同,吸附过滤器进出口设有压差计,当压差达到较高值0.15Mpa时,表明活性碳吸附滤芯已经被污染物堵塞,应该取出更换。活性碳吸附器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方。
