中药厂药渣烘干炉生产线的布袋除尘器案例解析

项目问题

山东某药厂中药渣烘干炉生产线，汽化炉生产线产生的烟气含尘浓度高、水分大、排放点高、污染范围广，根据现场工况要求，佳洁宝滤器EPC项目组做以下具体方案设计：

项目设计参数

【产品选型】低压脉冲高温布袋除尘器

【处理量】50000m³/h

【入口烟气温度】90～150℃

【入口烟气含尘浓度】＜20g/Nm³

【烟气含水量】5280kg/h

【滤袋耐温要求】≮200℃

【滤袋材质】聚四氟乙烯（PTFE）

【粉尘排放浓度】＜10mg/Nm³

【除尘器阻力】＜1500Pa

【除尘器漏风率】＜2%

【喷吹气源】 0.3～0.4Mpa

【过滤速度】0.5～0.8m/ min

【除尘效率】99.99%

【工艺介质】药渣产生的烟气

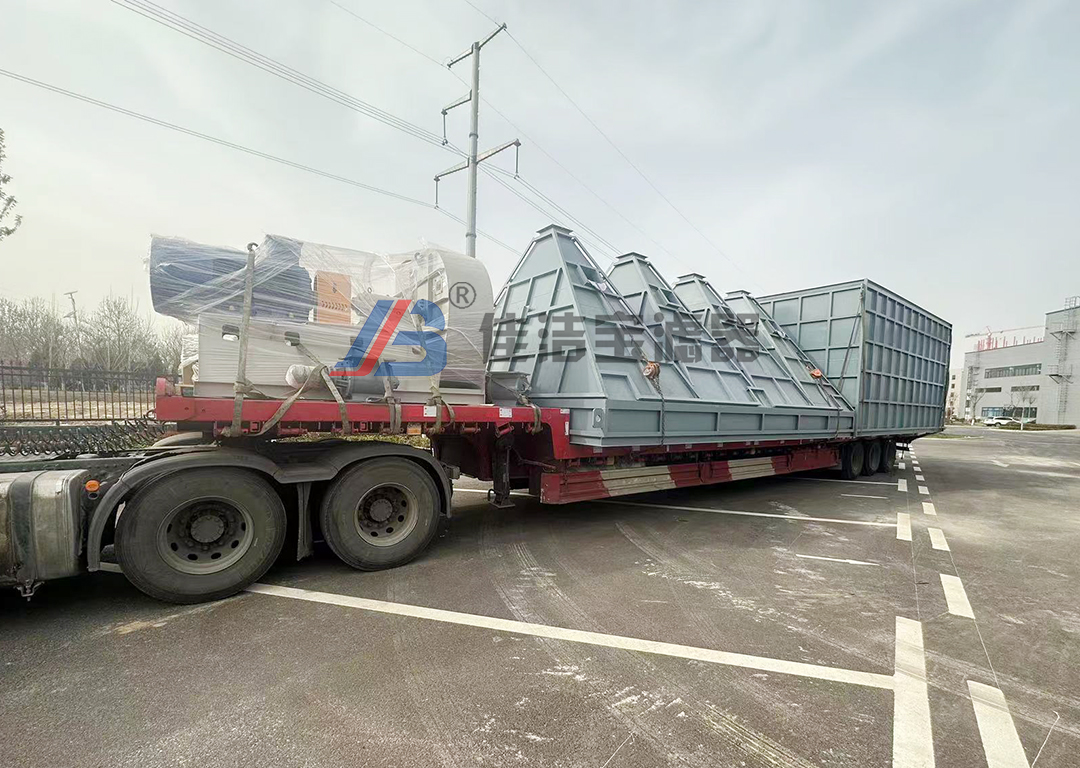

发货现场

安装现场

工艺流程

热风炉⇒烘干机⇒旋风分离器⇒布袋除尘器⇒脱硫塔

过滤过程：当含尘气体从箱体下部进入灰斗时，由于气流截面积的突然膨胀，流速降低，一些较粗且密集的粉尘颗粒在重力作用下沉降在灰斗中。

低密度粉尘颗粒进入布袋除尘器后，通过惯性，碰撞，筛分，拦截和静电在滤袋表面的综合作用，尘埃落在滤袋表面形成灰尘层。

净化后的气体进入清洁空气室，并通过风扇从排气管排出。

清洁过程：当脉冲阀打开时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔，向滤袋口喷射出一股高速高压的引射气流，形成一股相当于引射气流体积若干倍的诱导气流，该气流一起进入滤袋，在滤袋中产生瞬时正压并迅速膨胀。

沉积在滤袋外部的灰尘掉入烟灰桶，达到清灰目的。

在线检测数据（排放量、烟气量）

产品设计特点

除尘器户外型，保温性强

过滤面积大2160 -- 5760m2

处理风量大59200 -- 91200m³/h

有离线清灰、离线检修功能

适用于质轻，粒细，粘性粉尘的空气净化

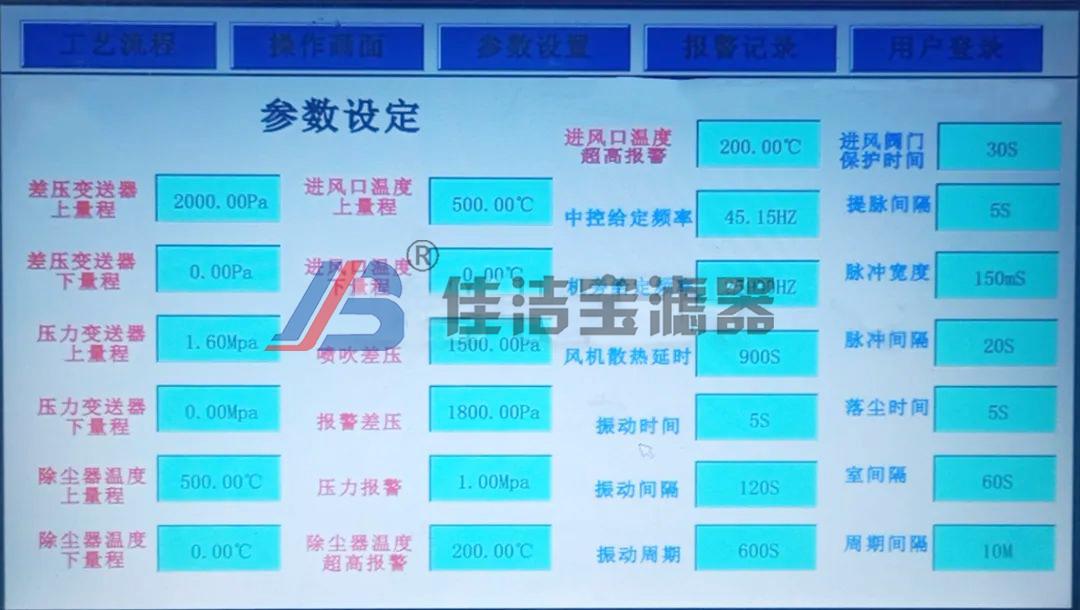

整机采用微机自动控制，各参数易于调节，可实现无岗位工作
