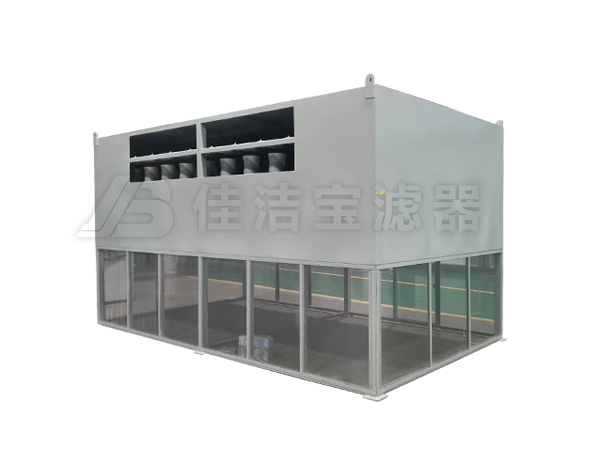

化纤纺织厂自洁式空气过滤器

品牌：佳洁宝滤器
型号：JJB系列
滤材：碳钢
过滤精度：100微米
公称压力：0.6Mpa
过滤介质：空气
应用领域：空压站、鼓风机、燃气轮机

产品简介：

　化纤纺织厂自洁式空气过滤器吸入含有灰尘的空气之后，将造成过滤器的磨损，过滤器吸入的灰尘会在风机叶片表面上结垢，造成设备中转子的动平衡失衡精度下降，使其工作寿命大大减短，灰尘中的有害化学成分会使设备生锈

化纤纺织厂自洁式空气过滤器简介

化纤纺织厂自洁式空气过滤器吸入含有灰尘的空气之后，将造成过滤器的磨损，过滤器吸入的灰尘会在风机叶片表面上结垢，造成设备中转子的动平衡失衡精度下降，使其工作寿命大大减短，灰尘中的有害化学成分会使设备生锈、腐蚀。因此，空气动力设备必须要配高精度空气过滤器。自洁式空气过滤器是在国内外同类空气压缩机等进气要求加以改进完善的，目前产品性能完全满足了各行业空气净化等进气要求。

化纤纺织厂自洁式空气过滤器产品特点

1、本自洁式空气过滤器可根据用户要求在底部加集尘箱、防尘网、用水冲洗除尘法解决二次污染。

2、本设备由智能分配器控制，自洁方式有四种，即(1) 定时; (2) 压差; (3) 手动; (4) 远程。

3、本设备可实现空气过滤元件的自动清洁，使设备照常运行，而不影响其他过滤元件正常工作。

4、可在相对湿度100%的条件下正常工作。

5、过滤面积大，流速低，阻损小,并有液晶显示阻损。

6、过滤元件使用寿命长。在一般环境条件下, 过滤元件更换周期可达1-2年寿命。

7、自动化程度高，主要元器件采用进口件，可实现无人操作。

8、反吹耗气量少，一般为0.1 ~ 0.3m/min(吸入状态);压力为0.4~ 0.6Mpa。

9、设备重量轻，是布袋式同容量的1/3-1/2。

10、设计合理，实现无弯管设计，高层积木式组合型，安装方便，快捷。

11、对本产品有特殊要求，本公司可根据客户要求进行非标设计制作，满足客户需要。

空压机自洁式空气过滤器工作原理

过滤过程

含尘空气经空气压缩机吸气作用，从一级粗过滤箱吸入，经过高效过滤筒，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈进入文氏管，到净气室汇合到集气口，再从净气出口管被空压机吸入。

自洁过程

含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由PLC按设定时间顺序进行反吹自洁过程，当阻损值超过600帕时，由PLC按差压顺序控制反吹自洁过程（反吹时间为0.1-0.2秒）。其它高效过滤筒照常工作,尘埃被反吹自洁下来。

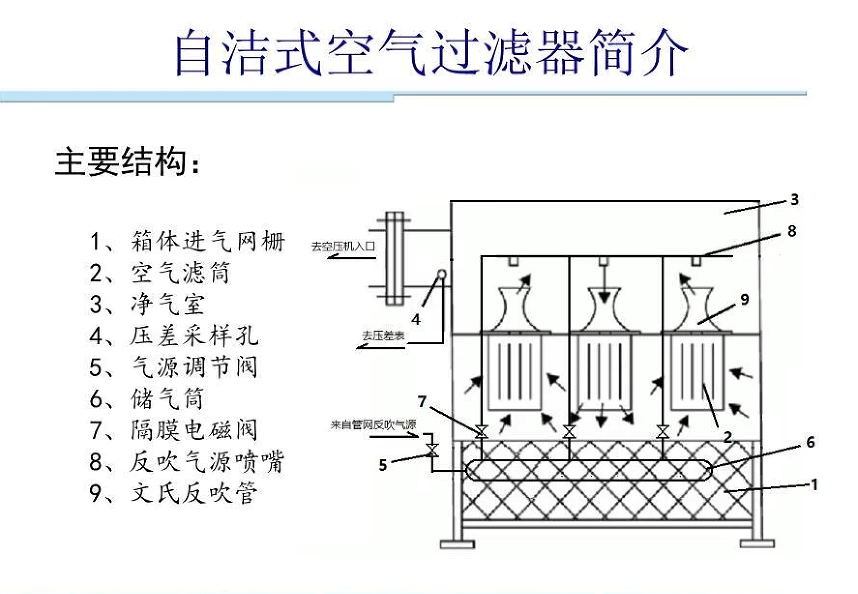

主要结构

78dc0e263cf5076bfcb4e70d8330e6c

案例实拍：

实拍图

常见故障：

序号	常见故障	原因及排除方法
1	电源已接通，但控制仪面板无显示	检查控制仪内的空气开关是否闭合。
2	电源已接通，但过滤器不工作（反吹）	请确认压缩空气已接通。
		请确认压缩空气管路无漏气。
		油水分离器里面含灰尘、杂质太多，造成油水分离器漏气、滤芯堵塞，请拆下清洗。
		某一组或几组电磁阀漏气，使储气罐中的压缩空气流失，请更换该电磁阀的膜片。
		主线路板损坏。
		分路线路板损坏。
3	某一组电磁阀不动作	该组电磁阀线圈烧坏。
		电磁阀堵塞，拆开清洗。
		与该组电磁阀相对应的分路线路板中的电子元件烧毁。
4	电控仪上阻力显示为零	请确认风机（压缩机）已正常开车。
4	电控仪上阻力显示为零	电控仪内差压传感器上有两个探头，一个直接对自然空气；另一个应与净气室的负压探头相连接。请将从净气室接至差压传感器的塑料管接到该位置。
