自洁式空气过滤器机组

品牌：佳洁宝滤器
型号：JJB系列
滤材：碳钢
过滤精度：100微米
公称压力：0.6Mpa
过滤介质：空气
应用领域：钢铁、石油

产品简介：

　自洁式空气过滤器机组由自洁式空气过滤器、风机、自控仪器仪表、自控系统等组成部分。用于调节室内空气温湿度和洁净度的设备，滤掉空气中的粉尘、烟尘、黑烟和有机粒子等有害物质。

产品简介

自洁式空气过滤器机组由自洁式空气过滤器、风机、自控仪器仪表、自控系统等组成部分。用于调节室内空气温湿度和洁净度的设备，滤掉空气中的粉尘、烟尘、黑烟和有机粒子等有害物质。过滤器使用寿命不得少于 20 年，适用于每天连续工作 24 小时，全年 365 天连续运行，过滤净化效果好，对风沙、气体等有超高的净化作用，多适用于石油、化工、电厂等。

工作原理:

自洁式空气过滤器机组的净气室出口与空压机入口连接，在负压的作用下，从大气中吸入加工空气。空气经过过滤筒，灰尘被滤料阻挡。无数小颗粒粉尘在滤料的迎风表面形成一层尘膜。尘膜可使过滤效果有所提高，同时也使气流阻力增大。当阻力增至高限600Pa时，由压差变送器将阻力信号传给脉冲控制仪中的电脑，电脑发出指令，自洁系统开始工作；电磁阀接到指令后，按程序控制、驱动隔膜阀，隔膜阀瞬间释放出压缩空气，其压力为600～800kPa，经喷嘴整流后，自滤筒内部反吹滤筒，将滤料外表面的粉尘吹落，阻力随之下降。当阻力达到滤料的初始阻力(约150Pa)时，自洁系统停止工作。

性能特点

◎自洁式空气过滤器可根据用户要求在底部加集尘箱、防尘网、用水冲洗除尘法解决二次污染；

◎实现空气过滤元件的自动清洁，使设备照常运行，而不影响其他过滤元件正常工作；

◎可在相对湿度100%的条件下正常工作；

◎过滤面积大、流速快、阻损小，并有液晶显示阻损；

◎自动化程度高，可实现无人操作；

◎可进行非标定制。

技术参数

项目 \ 规格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空气过滤量（m3/min 吸入状态）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
结构形式		单层
初阻损 Pa		≤ 150
过滤精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
电源 AC		220V
反吹气量 m3/min		0.1						0.2
反吹气压 Mpa		0.4-0.6
外形尺寸 m	长	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	宽	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
质量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

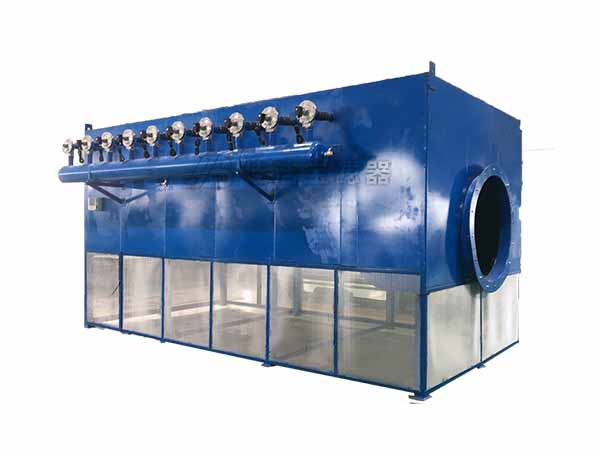

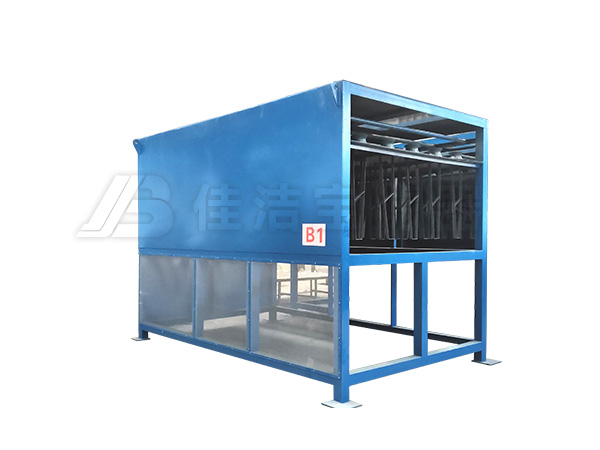

产品细节图：

各地现场实拍图

常见故障原因及排除方法

序号	常见故障	原因及排除方法
1	电源已接通，但控制仪面板无显示	◎检查控制仪内的空气开关是否闭合。
2	电源已接通，但过滤器不工作（反吹）	◎请确认压缩空气已接通。
		◎请确认压缩空气管路无漏气。
		◎油水分离器里面含灰尘、杂质太多，造成油水分离器漏气、滤芯堵塞，请拆下清洗。
		◎某一组或几组电磁阀漏气，使储气罐中的压缩空气流失，请更换该电磁阀的膜片。
		◎主线路板损坏。
		◎分路线路板损坏。
3	某一组电磁阀不动作	◎该组电磁阀线圈烧坏。
		◎电磁阀堵塞，拆开清洗。
		◎与该组电磁阀相对应的分路线路板中的电子元件烧毁。
4	电控仪上阻力显示为零	◎请确认风机（压缩机）已正常开车。
4	电控仪上阻力显示为零	◎电控仪内差压传感器上有两个探头，一个直接对自然空气；另一个应与净气室的负压探头相连接。请将从净气室接至差压传感器的塑料管接到该位置。
